骶髂關節分離為一種高能量骨盆損傷，分離超過0.5cm就可影響到骨盆環的穩定性，需復位固定，常用手術方法有骶髂關節拉力螺釘內固定和前路鋼板內固定。
有限元分析方法能對復雜的結構、形態和材料力學性能進行應力分析，已成為研究骨盆力學變化非常有用的工具。已經建立了正常骨盆的三維有限元模型，本研究在該模型基礎上，構建出左側骶髂關節脫位模型，分別附加上兩套內固定系統(前路2塊重建鋼板與2枚骶髂拉力螺釘)，最后施加載荷、控制邊界條件后進行求解運算。
在正常骨盆的三維有限元模型基礎上，截斷左側骶髂關節間所有聯接造成單側骶髂關節脫位。在模型上分別設置前路兩塊重建鋼板6枚螺釘與2枚骶髂關節拉力螺釘。鑒于該試驗的兩種內固定比較，除內固定方式不同之外，其他條件則完全一致，因此，為簡化計算，作者故假設該脫位模型的前環完整，恥骨聯合完好無破裂。根據標準設定金屬內固定植入物的彈性模量E為114000 MPa，泊松比u為0.33。
約束邊界以第1骶骨頂部上終板正中央為標準水平，對雙側髖臼緣并加以固定。假設條件：實驗所涉及的材料力學特性均假定為均質、連續和各向同性。受力時模型單元有足夠的剛度，不會出現材料的受力變形。
分別在2種固定方法的模型上，應用500 N軸向壓縮載荷，均勻分布于骶骨椎體上表面的各個節點，模擬人體直立時第一骶骨上表面所受到的壓力，見圖。然后進入求解器，進行計算求解。
后處理：計算工作完成后，進入有限元的后處理模塊，導出相關計算結果。同時還可導出視頻來顯示骶骨和髂骨之間相對位移情況，另外還可分別顯示骶骨、髂骨、內固定系統的應力、應變情況。
主要觀察指標：單側骶髂關節脫位兩種不同內固定治療方式的三維有限元骨盆模型應力、應變及位移變化分布云圖。

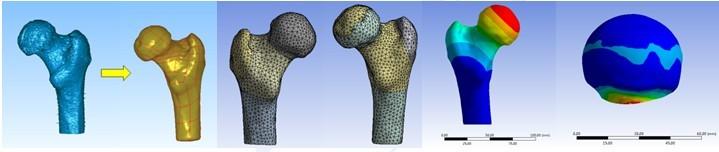

骶髂關節重建鋼板內固定模型上施加垂直載荷后非線性三維有限元受力分析，后處理模塊生成骨盆各部分應力、應變分布云圖，見圖。兩枚骶髂拉力螺釘內固定模型上施加垂直載荷，進行非線性三維有限元分析后，后處理模塊生成的應力、應變分布云圖，結果見圖。
