手機直線：
咨詢熱線：0571-56211150
船舶在波浪中航行時受載情況經常變化，使船體構件長期處于交變應力狀態，疲勞破壞是船舶結構的主要破壞形式之一特別對于大型船舶和使用高強度鋼的船舶，疲勞問題顯得尤為突出。第七屆國際船舶結構力學會議論文指出，對于大型船舶來說，船長超過200 m的總損傷的70%屬于疲勞損傷。為了避免因疲勞強度不足而造成船舶損壞，多年來在船舶和海洋工程領域對疲勞強度進行了有限元分析研究。

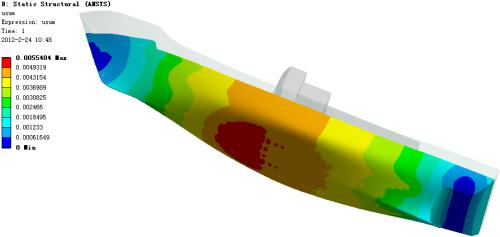

在這些研究基礎上，結合設計、制造、安裝和營運中的經驗，世界各主要船級社都提出了可供結構設計階段應用的疲勞強度計算方法。但多數為結構疲勞分析的簡化計算方法，方法中帶有很多假設，且只適合常規船型。當代船體結構設計已由常規船的規范設計向采用現代船舶力學理論進行直接設計的逐步過渡，船體結構疲勞強度分析也已具備直接計算的條件。
在目前廣泛采用的船體結構疲勞強度計算中，外載荷通常是按線性切片理論得到的波浪彎矩。然而，由于有些船舶如大型集裝箱船的非直壁、船首大外飄以及底部砰擊、外張砰擊和甲板上浪等因素的影響，導致船舶運動，特別是波浪載荷呈明顯的非線性，不僅在量值上具有拉壓應力不對稱、與波高的非線性關系，而且除波浪遭遇頻率成分外，還有與船體梁總振動頻率相一致的高頻振動應力成分存在。
近幾年來，非線性波浪載荷(含砰擊)作用下的船體結構疲勞損傷，已成為船舶力學研究與結構設計界頗為關注的前沿論題，有多項研究成果顯示非線性波浪載荷作用下的船體疲勞明顯大于線性理論所得的結果，本文提出考慮非線性波浪載荷作用的船體疲勞強度分析直接計算法的原理和步驟。
研究疲勞斷裂問題基本可以采取斷裂力學方法和S-N曲線法，斷裂力學方法基于Paris裂紋擴展法則，當外載荷作用時，考慮疲勞裂紋的擴展過程，最后預報出臨界裂紋出現的時刻，S-N曲線法通過試驗得出適合各種結構類型的S-N曲線，結合Palmgren Miner累積損傷準則，使S-N曲線由預報船舶裂紋起始壽命擴展到估計船舶結構的全壽命.目前實用的船體結構疲勞分析主要采用S-N曲線法�？紤]非線性波浪載荷的S-N曲線法疲勞分析的直接計算法包括以下內容：(1)疲勞校核部位的確定；(2)設計S-N曲線的選��；(3)非線性隨機波浪載荷計算及相應總體疲勞應力幅值范圍確定；(4)船體海水動壓力及艙內貨物壓力作用下的局部有限元分析以及局部應力范圍確定；(5)根據校核構件所在的不同部位確定設計應力范圍的合成；(6)根據應力范圍長期概率分布，計算許用應力范圍；(7)計算累積損傷度；(8)必要時考慮應力集中影響。
在船舶與海洋工程結構中，各國船級社在規范中都提供一些常用的S-N曲線，典型的如英國標準協會(BSI)和英國能源部(UK DEn)的S-N曲線，目前絕大多數的船級社都采用DEn S-N曲線，兩段S-N曲線模型可寫成式中，A，C分別是S-N曲線低周段和高周段的常數；分別是S-N曲線低周段和高周段的斜率的倒數。在文獻中考慮非直壁、外張砰擊、底部砰擊等非線性因素，按水彈性理論計算了非線性波浪彎矩M，用雨流計數法得到該時間段中各循環的應力幅值范圍S的長期分布服從Weibull分布，其概率密度函數為式中k為Weibull分布形狀參數；e為Weibull分布尺度參數。形狀參數k與船長、船舶類型、構件在船體中的位置及所考慮的波浪環境有關，在船舶疲勞壽命計算中影響較大。
各國做了大量的實船試驗和分析研究，提出了形狀參數k的計算公式，但回歸的公式大多數是船長的函數�；赑almgren Miner累積損傷準則，即認為結構在多級恒幅交變應力作用下發生疲勞破壞時，其總的損傷度是各應力范圍水平下的損傷分量之和。于是，利用疲勞壽命曲線和疲勞應力幅值范圍的長期分布密度函數可計算船體結構的疲勞累積損傷度，其中NT是船舶設計壽命內的應力循環次數。
專業從事機械產品設計│有限元分析│強度分析│結構優化│技術服務與解決方案
杭州那泰科技有限公司
本文出自杭州那泰科技有限公司www.057293.com，轉載請注明出處和相關鏈接！
