車架作為汽車的承載主體，承受著來自車內外的各種載荷，因此車架應具有足夠的強度來保證汽車的行駛和安全性能，所以將對貨車車架進行強度分析。
本研究以某款載貨車車架為研究對象，以HyperMesh為有限元前處理工具，建立以殼單元為主，多種單元形式相結合的有限元分析模型。求解器采用Radioss進行計算，后處理工具采用HyperView進行分析判斷。
通過車架強度仿真分析，知悉車架在各個工況下的應力分布情況，有利于設計人員進行結構優化，使車架強度滿足整車性能要求。

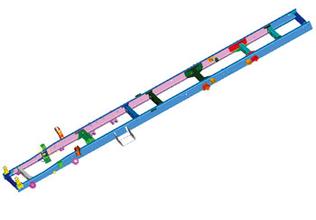

本研究的車架為邊梁式螺栓連接和鉚釘連接車架，兩側為沖壓縱梁與鑄造前伸梁相結合，中間有沖壓變速器橫梁、尾梁和若干管橫梁，其中管橫梁以焊接法蘭板的形式裝配在縱梁上。
將車架CATIA三維模型轉換為.tp格式，導入HyperMesh進行前處理工作。建立車架的有限元分析模型時，飯金件用殼單元模擬，單元平均尺寸10mm，以四邊形為主，含少數三角形單元，鑄造件用四面體單元模擬，單元平均尺寸5mm。對于螺栓連接和鉚釘連接，采用剛性單元rbe2與梁單元car相結合的形式，避免出現局部剛度突變，提供較好的局部剛度效果。前軸、后橋則簡化為beam梁單元。
根據載貨車車架的實際受力情況，將貨物質量以均布載荷的形式加載到副車架上，隨車附件質量按實際安裝和固定位置，在幾何重心位置模擬質心單元，其它結構件的自重通過軟件定義密度即可。
用HyperMesh進行前處理時，將確定的車架靜態垂向、轉彎、扭轉和制動四種工況下的邊界條件和載荷編輯錄入。通過求解器Radioss進行計算，采用HyperView進行分析判斷，考察各工況下車架縱梁、橫梁和鑄件等的應力分布情況，為設計提供理論依據。
